刚刚也发过帖子了 华硕黑骑士EAH4870 DK\HTDI\512MD5 售价1820 还有极度YY的华硕玩家国度EAH4870 MATRIX/HTDI/512MD5 售价1790 相比蓝宝的绝对不逊色 而且是三年质保 强力推荐 各位同学可以找自己那里的华硕经销商问问 也许会有一个惊喜。。。。。。
也许从外表上你看不出Matrix的YY 但是 但是 丫的居然在风扇接头处使用了两颗钽电容作为风扇启动的缓冲！两个风扇可以各自独立调节转速甚至全部停转。。。。。。我靠 我只能说华硕太牛了
如果不考虑售价 只考虑研发能力的话 华硕的确无愧巨狮的称号 这是我当年看到华硕的3870X2非公版的时候的感想。。。。。
图片材料来源于ZOL和PCPOP。。。。。两块卡全部是4+2相供电 Matrix甚至是核心4相每相4个Mos 显存的两相每相3个Mos 总之做工极度奢华 这个价格也真不贵了
频率方面 DK版是核心750显存3.6G Matrix是核心770显存3.68G
我要强调的是 蓝宝石的黄金版是1599 白金512和毒药现在都降到 1799 白金1G是1899 这个价格相比 如果华硕这个价能拿到的话 确实很划算 不是么 3年质保 做工方面 你们自己看吧 虽然不是数字 但是也很强大了
首先是DK版
接下来，让我们再来看看这款显卡采用的黑骑士散热技术（Dark Knight Fansink）在实际的程序运行中有着什么样的表现。
显卡待机温度50℃
从图中我们可以清晰的看见，得益于黑骑士散热技术的作用，空负载状态下能够非常好的将华硕的这款HD4870显卡控制在50℃左右。此时风扇转速为50%，从直觉上判断噪音的控制还是比较理想的。
显卡满载测试温度68℃
在进行显卡满负载测试时，显卡的温度有所提升。随着温度的升高，显卡核心温度最终稳定在了68℃，对于HD4870这样高频率的产品来说，其散热效果还是非常不错的。此时显卡的风扇转速提升到了70%左右，更加高的转速并没有带来明显的噪声提升，可以说其仍然得到了非常不错的控制，这对不少要求静音的用户来说，无疑是非常的重要。 总的来说，我们可以看出，华硕这款HD4870黑暗骑士版显卡凭借着黑骑士散热技术不仅仅保证了显卡的温度控制，使其能够得以长期稳定的运行。
通过催化剂控制中心，我们非常轻易的便将这款显卡产品的核心/显存/shader频率提升到了825/4400MHz，这同公版产品及其默认频率相比，已经有了非常大的性能提升。在此频率下，我们顺利的通过了3DMark 06的测试，并得到了13425分的好成绩。
华硕HD4870显卡 超频测试 —— 3DMark Vantage P9432分
接下来，我们通过3DMark Vantage对这款显卡的DX10下的3D性能进行了测试。显卡非常顺利的通过了测试，并得到了明显的性能提升，其P9432分的好成绩令人对其刮目相看。可见这款显卡拥有着相当强劲的超频能力，非常适合喜爱超频的玩家们所选购。
看起来一切还比较令人满意吧 下面是Matrix的
供电部分集中了这张显卡的精华所在，4+2相的供电回路以现在的眼光看虽不惊人，但仔细体会设计细节还是颇多赞叹。核心部分的4相供电回路，每相都是由4颗高性能的MOS管加1颗贴片电感组成，两上两下的MOS管设计可以分摊更多的电流输入，保证高性能核心的运行稳定。显存部分每相采用一上两下的MOS搭配直插电感，同样提供了强劲的电能供应保证。供电部分MOS管数量达到22颗，可谓惊人。搭配使用的富士通及三洋固态电容也都是电容中的上品，性能优良。
现在玩家都喜欢根据显卡背面元件的布置密度来判断产品的好坏，华硕ROG HD4870 Matrix也绝对不会让大家失望，密密麻麻的背面布料水准确实非常养眼。而在PCB背面的电源控制电路设计更是有心，核心供电部分通过1颗PWM Controller控制4颗MOS Gate Driver分辨控制4相核心供电，这样的设计也为后面我们将要重点介绍的一项功能埋下伏笔；显存部分的应该是由2颗集成MOS Gate Driver功能的PWM Controller直接推动。

核心4相MOS Gate Driver后还分别安装有4颗有机电容，正面对应位置是4颗陶瓷电容，华硕真是不放过任何一个机会展示它的奢华。设计的相当到位。PCB尾端正反四颗，各两两成对的IC应该是负责侦测外接双6pin电源输入状况及控制双风扇的芯片。

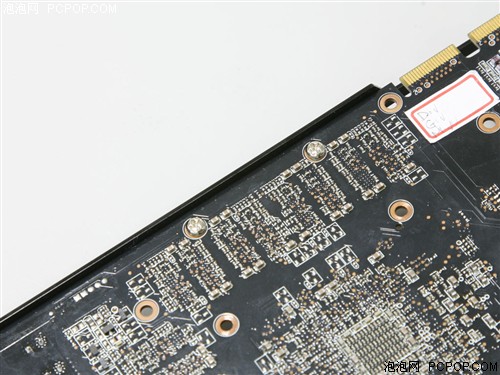

很多显卡都有安装俗称“高科技铁条”的防变形金属加固条，但都只是在PCB的前端和末端安装两颗螺丝固定，其实这样的加固条设计纯粹多余，因为它根本起不到防止变形的作用。显卡最重也最容易出现弯曲的部分在安装有显示核心的中间，而只在PCB前后做固定的铁条只是摆设。ROG HD4870 Matrix的加固条虽然宽度不如市面常见产品，但非常用心的在安装有显示核心的PCB上方增加了两颗固定位，让加固条起到了应有的作用。不要小看这样的固定为布置，由于安放在了显卡布线最为密集的区域，涉及到的改动部分必然难度颇高。

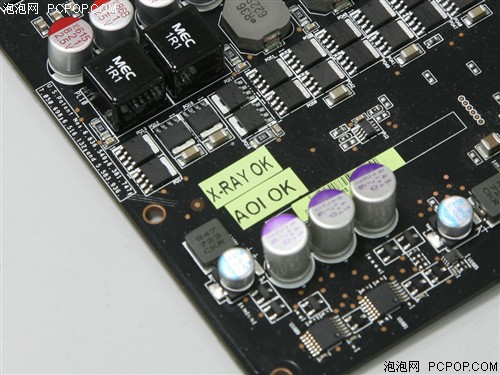

拆开散热器，在供电部分的后面贴有两张不算起眼的贴纸，一张标有“X-RAY OK”，一张标有“AOI OK”，前者表示整张显卡通过了X光验伤机，确保正常显卡不存在虚焊、空焊的焊点；后者表示整张显卡通过了探点机的测试，保证显卡的电路中没有短路、断路存在。这样的质检流程可算是业界最严格的标准之一，而这些检测设备的购置价格也都不菲，可见华硕对于ROG系列显卡的重视。

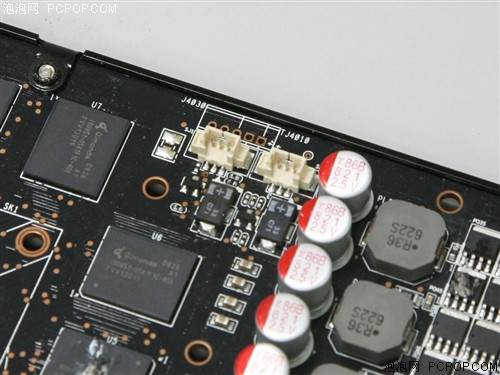

最不起眼的用心之处要算是风扇电源接头。我们一般常见的显卡都采用插针式的风扇接头，即使公版产品也都如此设计，而ROG HD4870 Matrix却采用了贴片式接头，做的相当用心。同时，华硕竟然配备了两颗钽电容作为风扇启动的缓冲，奢华的让人匪夷所思！一个小小的风扇接头不算什么，即使采用插针式设计对于功能、性能表现也完全没有影响，但正是这样的细节之处，才能体会到设计制造者的用心。

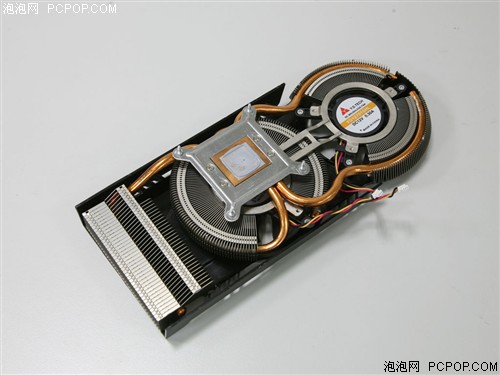

市场上采用双风扇设计的散热器不少，但像ROG HD4870 Matrix一大一小的双风扇散热器设计确实不多见。而复杂的热管完全配型设计也表明，这样款散热器Only For ROG HD4870 Matrix显卡！

一大一小的双风扇都具备调速功能，可以根据不同的温度环境，独立的调节转速，互不影响。在测试的过程中，我们就亲历了两个风扇在不同温度环境下分别停转，只留另一颗风扇散热的场景，甚至是两者同时停转，那种感觉太神奇了！

双风扇都是以涡轮形式出现，直径较大的主风扇重点照顾显示核心，而直径较小的副风扇除了帮助核心散热外，还能兼顾供电模块的散热需求，巧妙的设计。等效4根效能的热管，在做了与PCB和元件配型后，变的更加漂亮。铜底和大数量的散热器片都可以快速的帮助显卡散热，这也是为什么即使是HD4870核心，都可以做到双风扇停转的静音散热效果。
软件也很强大 可以调整频率以及供电相数 最低核心250 显存1800 核心仅用1相供电。。。。。。但是这个我就不多说了 我个人认为软件这方面的主观性比较大 有人觉得好 有人就会觉得不方便 所以我只是展示出用料做工方面的硬东西
以下是评测的原文 地址 感兴趣的同学可以去看看
http://vga.zol.com.cn/115/1154047.html
http://www.pcpop.com/doc/0/356/356285_2.shtml
不要喷我 我也不是华硕的Fans 不过看见这两个东西觉得不错 价格也合适 推荐给大家看看 |
